Un système de récupération d’eau pluviale autonome et sans pompe

Un système de récupération d’eau pluviale autonome et sans pompe

Posté le 18/05/2019

zero-dechet-biodiversite.fr
zero-dechet-biodiversite.fr zero-dechet-biodiversite.fr
Pas de jardin sans eau, c'est une lapalissade! Bien sûr, on peut tout simplement utiliser l'eau du...
2019-05-18T00:00:00+02:00

Pas de jardin sans eau, c'est une lapalissade!

Bien sûr, on peut tout simplement utiliser l'eau du robinet, mais dans un jardin naturel, cherchant à préserver la biodiversité, c'est franchement dommage.

L'eau du robinet est traitée, pas forcément à température ambiante, pas forcément avec les meilleures qualités du monde pour des végétaux (dans ma région, l'eau est par exemple extrêmement calcaire)

L'eau de pluie, au contraire, est plutôt légèrement acide et moins polluée que l'eau "terrestre". La récupérer, c'est s'assurer une ressource en eau moins chère, mais aussi agir pour l'environnement.
En effet, en la stockant pour la rendre doucement à votre terrain, vous réduisez les risques d'érosions des sols en ralentissant le trajet de l'eau entre le moment où elle tombe du ciel et celui où elle rejoint une mer ou un océan. Dans une forêt, les arbres et l'humus contenu dans les sols jouent ce rôle de stockage de l'eau, mais dans les espaces occupés par l'homme, souvent dénudés, voire minéralisés, cette durée est considérablement réduite. Elle peut passer d'une année à quelques jours. Un stockage de l'eau pour la rendre petit à petit, au bon moment, à votre jardin, est une bonne manière de contrer cet effet de l'urbanisation et de la déforestation.
C'est aussi une bonne manière de réagir face au dérèglement climatique. Les pluies sont en effet de plus en plus imprévisibles, parfois très abondantes, puis absentes pour de longues périodes. Les arrêtés de sécheresse sont de plus en plus fréquents. Un stockage de l'eau de pluie permet de faire face.
Il existe plusieurs solutions, de la mare au stockage enterré.


Je vous propose un petit topo sur le système de cuves aériennes installé à la maison, en espérant que cela pourra être utile à certains!

Nous avonsSystème de récuppération d'eau par cuves aériennes 4 cuves de 1000 litres, en surface.

Nous les avons trouvées par petites annonces, auprès d'entreprises qui n'en avaient plus l'usage. Visitez le boncoin, vous y trouverez de bonnes affaires! Nous les avons placées au nord, contre la maison. Ainsi placées à l'ombre, elles ne sont pas envahies d'algues. Selon l'endroit où vous planifiez de mettre les cuves, un habillage bois ou la plantation de grimpantes peut être nécessaire.

Côté pratique, nous avons utilisé ces différentes quincailleries :

- 1 raccord femelle 2" S60x6 - male 3/4", pour la sortie de cuve 1 ;

- 13 emboutsmâle 20/27 polyamide ;

- 20 colliers double fil pour du d25 ;

- 1 dérivation pour faire la jonction entre le tuyau d25 et la sortie 3/4".




Cuves de récupération d'eau de pluie


 Une fois l'installation prête, elle est autonome, et ne nécessite pas d’interventions.


L’eau peut être utilisée sans pompe de façon gravitaire, car les cuves sont empilées, deux par deux et sur 4 palettes, à une hauteur d’environ 80cm du sol.

Le système a été conçu pour récupérer l’eau de la moitié de la toiture (env.45m²). La gouttière se vide par l'intermédiaire de deux descentes murales. L'une d'entre elle a été bouchée pour diriger toute l’eau de cette demi-toiture vers une seule descente. C'est sur cette descente que nous avons placé nos dispositif de captage de l'eau.







captage sur descente d'eau de pluieDeux dispositifs de captage de l’eau ont été utilisés : Capt’Eau et Quattro-Garantia. Le second est beaucoup plus efficace sur  descente murale de forme rectangulaire de 6*8cm. Pour d'autres formes de descentes, racontez nous votre expérience!







 des vieux collants pour empêcher les moutiques de s'installer dans votre réccpérateur d'eau de pluieLes couvercles des cuves sommitales été percés pour évacuer l’eau ou l’air, et recouverts de vieux collants (recyclage, recyclage!) pour éviter le développement des moustiques dans les cuves. Les évacuations d’eaux ainsi que les évents ont été eux aussi recouverts de collants.









Cuves de récupération d'eau de pluieL’eau issue du Capt’Eau est branchée sur la cuve 2. L'eau s'écoule ensuite gravitairement dans la cuve du dessous, la n°1, tant que cette dernière n'est pas pleine. La cuve n°2 se remplit ensuite.











Branchement en T pour réccupération eau de pluieL’eau captée par le dispositif QuattroGarantia arrive dans la cuve 3. Elle coule dans la cuve située en dessous, la n°4, jusqu'à ce que cette dernière soit remplie. La cuve n° 3 se remplit ensuite.

La cuve n°4 est liée à la sortie d'eau sur laquelle est branchée le tuyau d'arrosage et la sortie de la cuve n°1, par le biais d'une dérivation en T.











A partir d’ici l’eau est utilisable dans un tuyau d’arrosage de jardin.

circulation de l'eau pour équilibrer les cuvesLes cuves 1 et 4 (celles situées sous les autres) disposent chacune d’un évent. C'est très important car si l'air ne peut pas sortir, il empêche l’eau  arrivant des cuves supérieures de descendre.

La cuve 2 dispose par ailleurs de 2 trop-pleins (de même diamètre que les 2 entrées) afin d’évacuer dans la gouttière l’excès d’eau, une fois les quatre cuves remplies.

branchement du trop plein sur la descente





















évacuation des cuves

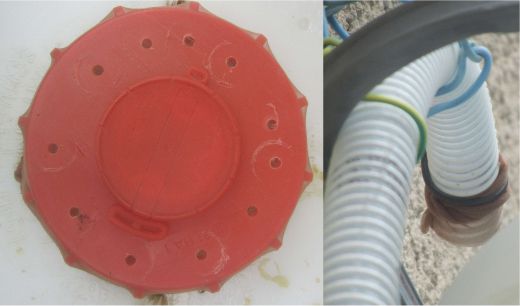

Les cuves 2 & 3 (celles situées au dessus) communiquent entre elles par un tuyau court afin d’équilibrer l’eau de ces deux cuves.La liaison entre les cuves 2,3 et 4 se fait en perçant le bouchon de sortie et en fixant à l’intérieur un embout mâle 20/27.

Il faut être vigilant sur la position (hauteur) des  arrivée d’eau et surtout des trop-pleins, afin de s’assurer de la bonne circulation de l’eau dans les cuves, et en même temps ne pas perdre d’eau.

 L’ensemble a coûté 407€, dont 200€ de cuves.
